220 V pinge stabilisaator

Kasutusala: sobib arvutivõrkude inseneride seadmeteks, majapidamisseadmete, meditsiiniseadmete, teaduslike uurimisüksuste, mõõtmisseadmete, tehase kalibreerimispingide ja muude kasutamist toetavate seadmete toetamiseks.

220 V pinge stabilisaator tööpõhimõte:

1. Struktuur: see toode koosneb peamiselt kontaktpinge regulaatorist, valimi võrdluse amplifikatsiooni juhtimisahelast, väljundpinge kaitseahelast, servomootorist ja pöörlevast käest.

2. Töö: kui sisendpinge on ebastabiilne või kui koormus muutub, proovib iga faasi proovivõtuahel eraldi, võrdleb seda komplekti võrdlusalusega, võimendab seda ja täidab mootori nõutava suuna pöörlemist vastavalt võrdlustulemusele, suunates pingeregulaatori pöörlemist. Käe reguleerib pinget nii, et iga faasi väljund jääb muutumatuks, saavutades sellega pinge stabiliseerumise. Põhiahela skemaatiline diagramm on näidatud allpool:

CPSY® 220V pinge stabilisaator Parameeter (spetsifikatsioon)

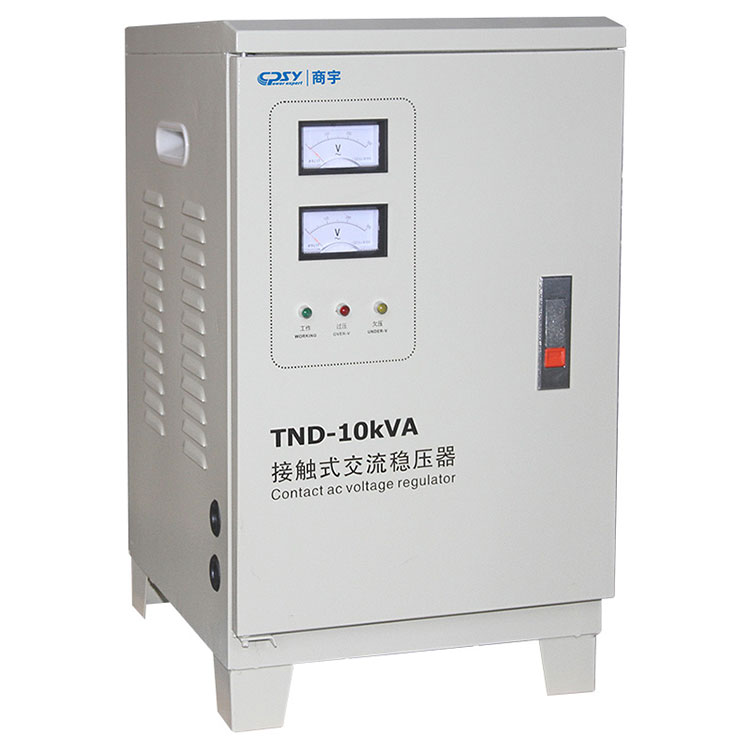

Ühefaasiline kombatav AC 220V pinge stabilisaator

CPSY®220V pinge stabilisaatori funktsioon ja rakendus

Funktsioonid:

1. Kvaliteetne väljundpinge

220 V -pingeregulaator võib töötada ilma katkestusteta, pingeregulatsiooni protsess on sujuv ja mööduvat energiakaotust puudub. Väljundpinge reguleerimise täpsus on kõrge ja tavaliselt korrigeeritakse tehases 220 V+3% ühefaasilise ja 380 V ± 4% -ni kolmefaasilisel.

2. sisendpinge on lai töövahemik ja tugevad koormuse omadused.

See masin võib töötada tavaliselt laias sisendpinge vahemikus ja sellel on rahuldavad koormuse omadused.

3. Kõrge ohutustegur

Ülepinge ja lühise kaitse (kaitsvad kaitsmed või kõrged väikesed kaitselülitid) võivad väljundi automaatselt maha lõigata, kui väljundpinge on liiga kõrge, parandades oluliselt masina ohutustegurit ja kaitstes tõhusalt terminaalset elektriseadmeid.

4. Pikk elu

Üle 2k kasutatakse kõrge murduvat väikese kaitselüliti, millel on usaldusväärne kaitse koormuse ja lühise eest; Pinge stabilisaator kasutab uusimat edukalt välja töötatud suure jõudlusega süsinikuharja, mis suurendab oluliselt pingestabilisaatori normaalset kasutusaega.

Rakendused:

Pinge testimisinstrument

fotograafiatehnoloogia seadmed

turvasignalisatsioonisüsteem

Kliimaseadmed, kliimaseadmed

valgustusseade

sidesüsteem

meditsiiniseadmed

arvuti

Tööstusrobot

laboriinstrumendid

Teleseadmete helisüsteem

Röntgenvarustus

Tootmisliini juhtimisseade

CNC tööpinnad

CPSY® 220V pinge stabilisaator üksikasjad

Kui võrrelda kaaslastega

TN-seeria ülitäpse täisautomaatse AC 220V pinge stabilisaator kasutab juhtimissüsteemi moodustamiseks suuremahulist lineaarset loogikat, juhtides servomootorit, et juhtida kontaktpinge regulaatorit, et pinge automaatselt reguleerida, ja seab viivituse, ülepinge ja ülevoolu kaitse funktsioonid, et tagada ohutu toiteallika tagamine. Sellel tootel on eelised suure tõhususega, väikese lainekuju moonutuse, stabiilse ja usaldusväärse väljundpinge, vähese energiatarbe, pideva töö ja täisfunktsionaalse kaitsega.

TN-seeria kolmefaasiline jagatud reguleeritav AC-reguleeritud toiteallikas on loodud automaatse pingeregulatsiooni põhimõttel, mida tavaliselt kasutatakse rahvusvaheliselt. Sellel on kõrge pinge stabiliseerimise täpsus, väike väljundlainekuju moonutus, väike suurus, kerge kaal ja väike energiatarve. Funktsioonid, pakkudes pinge stabiliseerimist vajava elektriseadmete stabiilse ja usaldusväärse energiakeskkonna.

Ettevaatusabinõud

1. 220 V pingeregulaator peaks vältima tõsist vibratsiooni, kahjulikku gaasi korrosiooni ja vedelat sissevoolu.

2. Pingeregulaatori ühendusjuhtme jaoks varustage see ühendusjuhtmega (vask südamikku) piisava vooluvõimsusega vastavalt nimivõimsusele (≤5a/mm

3. pingeregulaatori sees on maandumisseade ja välisküljega ühendatud traat tuleks usaldusväärselt maandada. Maasteraati ei tohi meelevaldselt eemaldada ega jätta maapind.

4. Kui väljundpinge erineb nimiväärtusest suuresti, reguleerige juhtringi plaadi trimmerpotentsiomeetri ise. Pöörake päripäeva suurendab väljundpinget ja vastupidi vähendab väljundpinget.

5. Hoidke masina sisekülg puhas. Tolm takistab käikude pöörlemist ja mõjutab normaalset kasutamist. See tuleks õigel ajal eemaldada, et hoida süsinikharja ja mähise kontaktpind puhtaks. Veenduge, et süsinikuharja vedrul oleks piisav rõhk, et vältida süsinikharja ja mähise vahelise kontaktpinna tekkimist.

220 V pinge stabilisaatorite pakkimisnimekiri:
