Miks valida andmekeskuse jaoks täpne toitejaotus?

Andmekeskuses võib olla terve UPS, head rack-PDU-d ja puuduvad aktiivsed häired – seejärel avastatakse laiendamise ajal tugevalt koormatud haruahela, hoolduse muudatuse järel katkeb kaitselüliti või tekib energiakasutuse probleem, mida keegi ei saa kapile määrata. Nõrk koht pole sageli genereerimine ega varutoide. See on jaotuskiht allika ja IT-riiulite vahel.

Lühike vastus: valiTäpne võimsusjaotuskui peate nägema, sisse lülitama ja juhtima toidet kapi ja haruahela tasandil, selle asemel, et käsitleda jaotust passiivse elektripaneelina. See nähtavus aitab operaatoritel varem leida koormuse tasakaalustamatust, planeerida saadaolevat võimsust paremate tõenditega ja eraldada rikkeid, ilma et nad arvaksid, milliseid allavooluahelaid see mõjutab.

Valige täpne jaotus, kui kapp – mitte ainult rack – peab avaldama koormuse ohtu ja energiatarbimist

Tavaline jaotuskapp tarnib elektrit. Ka intelligentne elektrijaotuskapp annab aru, mis sellega toimub. See eristus on oluline, kui serveriruumis on piisavalt vooluringe, kappe, rentnikke või töökoormust muutuvad, nii et arvutustabel ja aeg-ajalt arvestite näit ei räägi enam kogu lugu.

Täppisjaotuskapid paigutavad seire kohas, kus allikas on jagatud väljuvateks ahelateks. Voolu, pinget, võimsust, energiat, kaitselüliti olekut ja häiretingimusi saab koguda kapis ja, kui see on konfigureeritud, harude kaupa. Selle asemel, et pärast kaitselüliti avanemist ülekoormatud vooluringist teada saada, saab teie meeskond määrata tööläved ja uurida kasvavat koormust enne, kui see katkeb.

Kasu ei ole lihtsalt rohkem andmeid. See on kasutatav vastutus. Kapi tasemel energiaseire aitab eristada laetud kappi sellisest, mis näib laetuna ainult laia ruumitaseme näidu tõttu. Harutasandi teave muudab võimsuse arutelud ka distsiplineeritumaks: toimingud saavad enne uue riiuli kinnitamist vooluahela tegelikku käitumist üle vaadata, selle asemel et tugineda tüübisildi eeldustele.

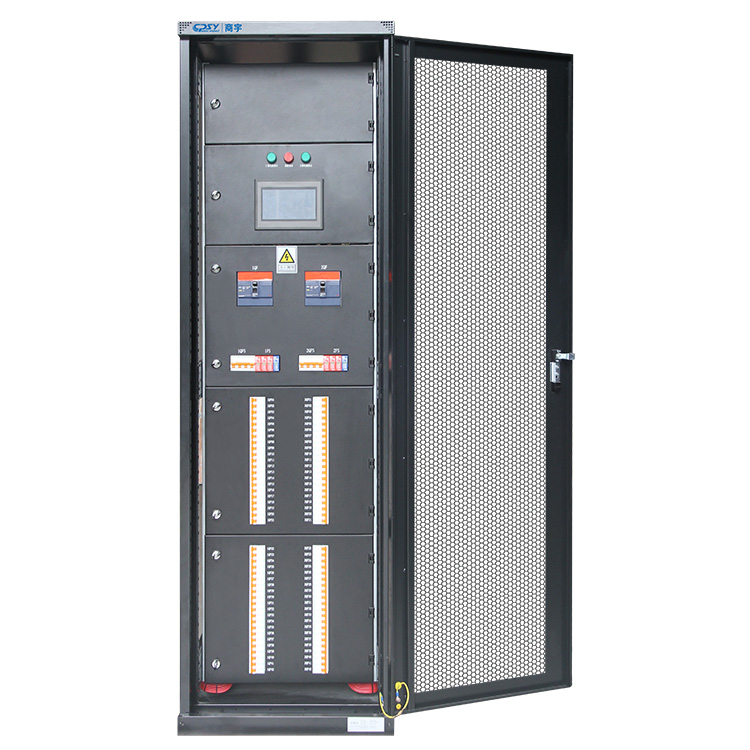

CPSY positsioneerib omatäppisvoolujaotuskapidterminalide jaotusseadmetena andmekeskuste ja arvutiruumide jaoks. Selle määratud konfiguratsioonid hõlmavad konfigureeritavaid haruahelaid, haru jälgimist, häireid, 7-tollise puuteekraaniga HMI-d ja Modbusi sidet. Need funktsioonid on kasulikud ainult siis, kui need on õigesti kasutusele võetud ja kellegi poolt üle vaadatud. Puuteekraan ei asenda häire omandiõigust, algtaseme mõõtmisi ega muudatuste juhtimisprotsessi.

Kuidas intelligentne haru jälgimine toetab kiiremaid ja paremini informeeritud toitetoiminguid

Filiaalide jälgimine töötab, kuna see kitsendab otsinguala. Allikataseme arvesti võib kinnitada, et UPS-i väljund või kapp kannab oodatust rohkem koormust. See ei pruugi tingimata näidata, milline väljaminev ahel muutus, kas üks faas kannab ebaproportsionaalset voolu või kas konkreetne haru läheneb oma tööpiirile. Harupõhised andmed annavad operaatorile praktilise koha alustamiseks.

See on kolme ühise sündmuse puhul oluline. Esiteks võimsuse taotlus: rajatiste meeskond saab enne seadmete heakskiitmist üle vaadata kavandatud kapi ja selle saadaolevad vooluahelad. Teiseks kaitselüliti: töötajad saavad tuvastada mõjutatud haru ja sellele määratud koormused ilma pingestatud kappi avamata lihtsalt uurimiseks. Kolmandaks tõhususe ülevaade: energiaandmeid saab võrrelda kappide, tsoonide või klientide jaotuste lõikes, kui mõõteplaan seda toetab.

Kaugside on osa tööväärtusest. Modbus võib kanda valitud kapiteavet hoone haldussüsteemi, DCIM-i platvormi või saidi seiresüsteemi, eeldusel, et integraator kaardistab registreid, nimetab punkte järjepidevalt ja testib häirekäitumist. Korpuse HMI on seadmete juures väärtuslik, kuid sellest ei piisa valgustusseadme jaoks. Seevastu tsentraalne jälgimine ei ole põhjus kohaliku näidustuse ärajätmiseks; kapi ees töötavad tehnikud vajavad hoolduse ajal selget staatust.

Piirang on olemas. Elektriseire teatab elektriseisunditest, mitte serverirakenduse seisukorrast. Samuti ei saa see kompenseerida valesid vooluahela silte, dokumenteerimata liigutusi ega halvasti kavandatud allavoolu topoloogiat. Head andmed muutuvad kiiresti eksitavaks, kui koostatud ajakava on vale.

Kus täppisvõimsuse jaotus tagab suurima tööväärtuse

Tootlus on tugevaim siis, kui võimsus muutub sageli, seisakutega kaasneb tõeline kulu või meeskond peab suutlikkuse otsuseid kaitsma rohkem kui ühe sidusrühma ees. Finants-, telekommunikatsiooni-, ettevõtlus- ja valitsuse arvutiruumid sobivad kõik selle mustriga, mistõttu on need selle seadmeklassi tavalised rakendused.

AI kasv ja suure tihedusega IT-koormused muudavad harutasandi nähtavuse planeerimisnõudeks

AI ja muud arvutusmahukad juurutused võivad muuta ruumi koormusprofiili kiiremini kui tavaline ettevõtte IT. Uued suure tihedusega riiulid võivad saabuda klastritena ja praktiliseks piiranguks on sageli konkreetne jaotustee, mitte kogu kommunaalteenus. Kappide ja filiaalide näidud aitavad välja selgitada, kus võimsus on juba koondunud ja kus uued seadmed tekitaksid ebaühtlase koormuse.

See ei ole argument, et iga tuba vajab sama arhitektuuri. Mõned rajatised vajavad enne täiendava koormuse vastuvõtmist ülesvoolu muudatusi, rohkem kappe või muudetud riiuli paigutust. Täpne jälgimine muudab selle otsuse varem nähtavaks. See ei loo võimsust, mida elektriprojekt kunagi ette ei näinud.

UPS-i toega serveriruumid vajavad selget, jälgitavat jaotuskihti allika ja riiuli vahel

UPS kaitseb kriitilist allikateed, kuid operaatorid peavad siiski mõistma, kuidas seda kaitstud väljundit jagatakse. UPSi ja rackkihi vaheline jälgitav kapp aitab ühendada allika võimsuse tegeliku allavoolu tarbimisega. Hoolduse möödaviiguplaani või katkestuste ülevaatuse ajal on seda seost palju lihtsam dokumenteerida, kui vooluringid, kapi koormused ja häired on nähtavad ühes jaotuskihis.

CPSY loetleb oma täppisjaotuskappide kategooria jaoks 20–300 kVA võimsuse valikud koos mitme nimipinge ja sisendvoolu valikuga. Peaksite neid vahemikke käsitlema lähtepunktina, mitte valiku otseteena. Sobiva konfiguratsiooni määravad nõutav ülesvoolu süsteem, saadaolev rikkevool, allavoolu koormusplaan ja kohalikud elektrinõuded.

Täpne toitejaotuskapp vs rack PDU vs. tavaline paneelikilp

Neid tooteid käsitletakse sageli asendusainetena. Nad ei ole. Igaüks neist teenindab elektriahela erinevat punkti ja hästi läbimõeldud andmekeskus võib kasutada kõiki kolme.

Mida saab rack-PDU jälgida ja mida see ei saa korpuse tasemel asendada

Rack PDU asub IT-seadmete lähedal ja võib olenevalt selle konstruktsioonist võimaldada püstiku, pistikupesa või väljalaskerühma mõõtmist ja lülitamist. See on väärtuslik seadme taseme tarbimise tuvastamiseks ja mahutite kontrollimiseks. See ei saa asendada kapitasandi vaadet väljuva sööturi ja haruahela tingimuste kohta mitme riiuli vahel. Samuti ei paku see sama jaotusfunktsiooni, kaitselülitite paigutust ega füüsilist liidest ülesvoolu allikale.

Kui küsimus on "Milline server kasutab toidet?" rack PDU võib olla parem instrument. Kui küsimus on "Milline kapi haru on lähenemas oma piirile ja milline riiuligrupp on allavoolu?" täppisjaotuskapp on asjakohasem kiht.

Kui tavaline paneelikilp tagab jaotuse, kuid mitte piisava töönähtavuse

Tavaline paneelikilp võib olla mõistlik valik stabiilsete ja väiksema keerukusega ruumide jaoks, kus lokaalne elektrijaotus on peamine nõue ja jälgimine ei ole tööks vajalik. Kriitilises ruumis on raskem kaitsta, kui operaatorid vajavad haruhäireid, energiaaruandlust, kaugolekut või juhitavat liidest võimsuse haldamiseks.

Kulude kompromiss on reaalne. Intelligentsed kapid lisavad arvestid, sideriistvara, konfiguratsioonitööd ja kasutuselevõtu nõuded. Nende funktsioonide ostmine väikese staatilise ruumi jaoks, mida kunagi ei jälgita, on raiskamine. Muutuva kriitilise keskkonna jaoks põhipaneeli ostmine võib hiljem kallimaks minna, eriti kui moderniseerimine nõuab seisakuid või asenduskappi.

Sobitage siini arhitektuur, väljuvad ahelad, jälgimisliidesed ja paigaldustingimused projektiga

Alustage üherealisest diagrammist, mitte kapi brošüürist. Kinnitage allika paigutus, pinge, maandusmeetod, rikete nõuded ja allavoolu koormuste kavandatud kriitilisus. USA projektides on 208 V jaotus paljudes IT-keskkondades tavaline, kuid turuharjumuste järgi valimise asemel peate sobitama saidi tegeliku arhitektuuri ja seadmete sisenditega.

Siini arhitektuur muudab vastupidavuse ja hoolduse arutelu. CPSY pakub selles tootekategoorias ühe- või kahesiinivalikuid. Kahe siini paigutus võib toetada konstruktsiooni, mis vajab eraldi toiteteid, kuid see ei ole automaatselt üleliigne. Tegelik koondamine sõltub kogu süsteemist: vajaduse korral sõltumatud ülesvoolu allikad, ülekandestrateegia, vastava kahejuhtmelise paigutusega allavoolu seadmed ja distsiplineeritud vooluahela määramine.

Määrake püstiku ja laadimisplaanist väljuvad ahelad. Küsige, milliseid ahelaid on praegu vaja, millised positsioonid on reserveeritud, kuidas tuvastatakse kaitselülitid ja millist jälgimise detailsust on vaja. Vältige esimesel päeval igal võimalikul viisil täitmist lihtsalt sellepärast, et kapis on ruumi. Füüsiline vaba võimsus, elektriline varuvõimsus ja jälgitav vaba võimsus ei ole sama asi.

Integratsioon väärib samaväärset tähelepanu. Määrake, millised väärtused peavad jõudma seireplatvormile, kellele kuuluvad häireläved, mis juhtub sidekao korral ja kuidas sildid ühtivad DCIM-i või BMS-i punktide nimedega. Enne kabi kohale jõudmist vaadake üle korpuse mõõtmed, juurdepääsuvahed, kaabli sisenemise suund, soojustingimused ja juurdepääs teenindusele. Võimekas kapp võib siiski muutuda halvaks paigalduseks, kui tagumine ots on seina või kaablirenniga blokeeritud.

Konfigureeritavat levitamist ja jälgimist vajavate projektide puhul vaadake üle saadaolevad andmedandmekeskuse toitejaotuskapi valikudelektriinseneri ja kasutuselevõtumeeskonnaga – mitte ainult hankemeeskonnaga.

Andmekeskuse jaotuskapi kontroll-loend: elektri-, integratsiooni-, korpuse- ja vastavusküsimused, mida kontrollida

• Elektriline:Kas kapp vastab saidi pingele, allika võimsusele, maandusele, rikke-talitluse nõuetele ja kavandatud väljuvate vooluahelate arvule? Kas kaitselülitite nimiväärtused ja vooluahela määramised on dokumenteeritud?
• Arhitektuur:Kas tegeliku üherealise diagrammi jaoks sobib ühe- või kahekordne siin? Kui väidetakse vastupidavust, kas siis on üle vaadatud kogu tee ülesvoolu riiulini, mitte ainult kabinet?
• Jälgimine:Milliseid kapi ja haru mõõte on vaja? Kas häired, sündmuste kirjed, kohalik HMI-juurdepääs ja Modbus-punktid on määratletud enne kasutuselevõttu?
• Integreerimine:Kas BMS, DCIM või saidi jälgimise platvorm saab kasulikke nimega punkte – mitte ainult üldist sideühendust? Kes testib side katkemise häireid?
• Paigaldamine:Kas mõõtmed, kaal, põrandakoormus, eesmine ja tagumine juurdepääs, kaablisisend, ümbritsevad tingimused ja hooldusvabad ruumid on vastavuses ruumi paigutusega?
• Vastavus:Milliseid kirjeid, sertifikaate ja kohalike koodide kinnitusi nõuab jurisdiktsiooni omav asutus ja projekti spetsifikatsioon? Ärge eeldage, et tootja sertifikaat kehtib iga konfigureeritud kapi kohta. Kontrollige täpse üksuse dokumente.
• Tugi ja kirjed:Kas saate üherealise diagrammi, vooluringi ajakava, seadete kirje, sidekaardi ja valmissildid? Need dokumendid määravad kindlaks, kas täppisvõimsuse jaotus on kasulik ka pärast kasutuselevõtumeeskonna lahkumist.

A haru jälgitav elektrijaotuskappteenib oma koha, kui meeskond kasutab neid vastuseid rajatise käitamiseks vähemate eeldustega.
